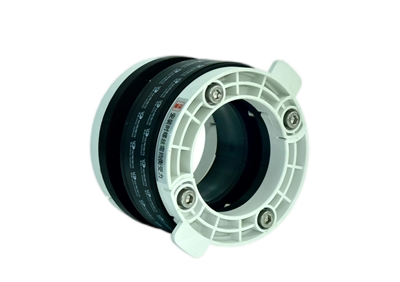

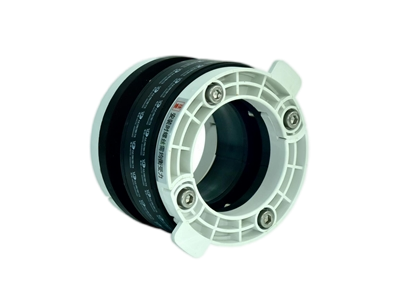

YDGX-160
管线隐患消除器 (机械式线缆管封堵器 )
技术指标及要求(表1)序号项目标准参数值1工作环境温度(℃)-45+902工作湿度(RH)≤95%3重复使用2次以上4固定螺栓304不锈钢材质5螺母镶嵌铜罗母6上下压板硬度邵氏≥55度7硅橡胶笨基含量15%18硅橡胶收缩率10%9硅橡...
  • 工作环境
  • 产品简介
  • 产品规格及技术参数


技术指标及要求(表1)

序号
项目
标准参数值
1

工作环境温度(℃)

-45+90

2

工作湿度(RH)

≤95%

3

重复使用

2次以上

4

固定螺栓

304不锈钢材质

5

螺母

镶嵌铜罗母

6

上下压板硬度

邵氏≥55度

7

硅橡胶笨基含量

15%±1

8

硅橡胶收缩率

10%

9

硅橡胶膨胀率

10%

10

热变形温度24H

≥180

11

硅橡胶拉伸强度Mpa

≥4.4

12

增强塑料拉伸强度Mpa

≥60

13

增强塑料弯曲强度Mpa

≥104

14

简支梁缺口冲击强度/(KJ/㎡)

≥2.7

15

硅橡胶脆性温度/℃

-45,不破裂

16

硅橡胶扯断伸长率/%

496

17

硅橡胶压缩永久变形率(23℃,72h)/%

4

18

燃烧级别

FV-0

19

抗化学物质

化学溶液为:氯化氢溶液PH值为2、;氢氧化钠PH值为12溶液,2H不变形。

20

密封指数

1M水位24H不漏水

21

低频振动指数

振动源频率10Hz,振幅6mm(峰对峰值),2h。不变形

22

压力释放阀

管内压力≥0.5mp时,自动释放气体。

23

工作耐压

15KV/1min


技术指标及要求(表2)

序号

试验项目

性能指标和方法

检验方式

要求

1

目测外观检查

组装件表面光洁、无毛刺、各零部件无缺损、裂 纹3.1 产品的关键原材料(增强塑料件、硅橡胶 、不锈钢紧固件、熟铜镶嵌螺母)配件应有,紧 固件螺纹配合合理。

1%抽检

组装件表面光洁、无毛刺、各零部件无 缺损、裂纹等现象,紧固件配合无卡 涩、打滑现象。

2

密封试验

管缆保护系统系统放入模拟电缆和管之间安装好 后,管道盛水1m高,保持24H,不得漏水。

0.1%抽检

不泄漏

3

温度循环试验

25度温度烘箱内保持1小时,随后在2min时间内 放入50度温度烘箱内保持1h,为一个循环,共进 行10次后按项目1要求。

0.1%抽检

组装件元收缩变形现象

4

储藏试验

放在65度温度烘箱内4h,

0.1%抽检

组装件元收缩变形现象

5

重复使用

将机械式线缆管封堵器的试样经5次以上正常装卸。

1%抽检

组装件元收缩变形现象


YDGX管线隐患消除器(机械式线缆管封堵器)适用规格表(mm)

物质名称

规格型号

适用管径(mm)

适用线径(mm)

YDGX-35(40)

(35)40 D32 D40

Φ40~45 Φ35~40

≤Φ20

YDGX-50

50

Φ45~50

≤Φ30或两孔≤Φ15三孔≤Φ10

YDGX-60

60

Φ52~60

≤Φ36

YDGX-75

75

Φ68~75

≤Φ32

YDGX-110

110

Φ104~110

≤Φ65

YDGX-126

126

Φ126~135

≤Φ82

YDGX-135

135

Φ135~145

≤Φ91

YDGX-160

160

Φ145~155

≤Φ91

YDGX-160J

165

Φ155~165

≤Φ105

YDGX-200

200

Φ167~177

≤Φ120

YDGX-200J

207

Φ177~187

≤Φ120

YDGX-219

219

Φ192~205

≤Φ145

YDGX-219J

227

Φ207~217

≤Φ145
